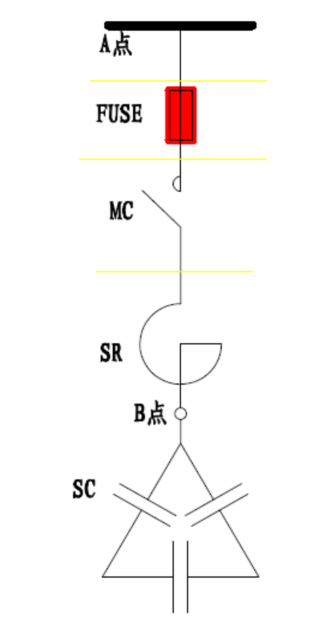

此方法是基于ABB的電容補償計算方法得到 |
|||||
 |
參數 | 符號 | 數值 | 單位 | 注釋 |
| 系統電壓 | Va= | 400 | V | 使用時將系統電壓Va、補償電容容量Qa、額定頻率f的具體數值填入，還需要填入Xl的取值，隨后表中將自動出現結果。 | |
| 系統補償電容的容量 | Qa= | 25 | KVAR | ||
| 額定頻率 | f= | 50 | Hz | ||
| 電容充電電流 | Ia= | 36.08545035 | A | ||
| 選用熔斷器的電流規格 | 大于 | 54.12817552 | A | ||
| 接觸器規格 | |||||
| 電抗器（SR）規格 | Xl= | 7 | %Xc | ||
| 電抗器電感值 | L= | 3.835353743 | mH | 1/（2*3.14*f0）^2/C | |
| 諧振共振點 | f0 | 3.77964473 | 次 | ||
| B點的工作電壓 | Vb= | 430.1075269 | V | Vb=Va/（1-Xl/100） | |
| B點的無功等效補償量 | Qb= | 26.88172043 | KVAR | Qb=Qa/（1-Xl/100） | |
| 設計安全電壓 | Vm= | 11.6 | % | 因Q正比于V^2 | |
| 補償電容實際電壓 | Vc= | 480 | V | Vc=Vb*（1+Vm） | |
| 電容補償?shù)娜萘?/td> | Qc= | 33.48 | KVAR | Qc=Qb*（Vc/Vb）^2 | |
| 補償電容的電容值 | C= | 462.7786624 | μF | C=Qc/(2*3.14*f)/（Vc）^2 | |
| 系統補償電容的容量:是對系統的無功容量的估算，即根據系統的實際運行電流和功率因數進行計算系統的無功容量。 | |||||
| 設計安全電壓是根據各地區的電壓波動選擇的，該值即為（U-400）/400的百分值，因此根據實際值計算出Vm，然后選擇廠家給出的電容型號。比如某地電壓為435V，則Vm=(435-400)/400*%=8.75%。實際該值就是將本地區的電壓波動折算到標準電壓的一個系數。 | |||||
| Vm的值較實際電壓波動小的話可能出現短時間的電容過壓，這會影響電容壽命，甚至擊穿。因此，選擇Vm應該以電容的上限耐壓來選擇。 | |||||
| 所謂補償容量是電容器+電抗器后對系統的輸出無功容量。 | |||||
