630kw高壓固態軟起動柜到現場連接調試步驟詳解

發布時間：2021-06-15

瀏覽量：0

發布人：未知

分享到

630kw高壓固態軟起動柜到現場連接調試步驟詳解

一、柜體安裝與連接

1、根據現場布局確定設備擺放空間，柜體下面電纜溝用水泥進行表面處理，保持其可靠耐用。

2、設置必要的預埋件。

3、安裝前將設備空間打掃干凈，并保證空間干燥。

4、設備吊裝到位，用地腳螺栓固定或焊接在固定地槽鋼上。

5、一次電纜和控制電纜的安裝與連接。

規格：1000*1500*2300

二、絕緣測試

絕緣電阻測試：測試前短接旁路接觸器三相輸入輸出，短接可控硅兩端（所有散熱器連在一起），觸發板上的觸發端子短接。

用2500V兆歐表測量回路與地的絕緣電阻1分鐘，絕緣電阻測量值可參考下表：

環境溫度℃ 10 20 30 40

絕緣電阻MΩ 900 450 220 110

工頻耐壓測試：在絕緣電阻測試基礎上，拆掉過壓保護器，用工頻耐壓測試儀做耐壓測試AC30kV6kV時AC25kV，測試1分鐘，測試通過為正常。

試驗完畢后，重新安裝好過壓保護器，并拆除短接線。

三、低壓燈泡測試

試驗步驟如下：

1、斷開高壓軟起動裝置進線和出線；

2、將三相三線AC380V接在進線側，出線側接3只Y型連接的白紙燈泡。

3、三相三線AC380V接到控制器AC采樣板UA/UB/UC上，用于同步信號采集及電壓測量，注意接線時與進線時相序一致。

4、軟起動柜控制電源為AC220V，上電后控制器、觸摸屏均處于工作狀態。

5、轉換開關切換到本柜和直起，按直起起動按鈕，旁路開關直接吸合，燈泡立刻點亮。

6、轉換開關切換到本柜和軟起，在觸摸屏設置好各項參數，按起動按鈕，燈泡逐漸點亮，直到全亮后旁路開關吸合，起動過程完畢。

7、前面調速過程正常，則高壓固態軟起動裝置具備正式帶電試驗條件。

四、高壓接線及起動

1、燈泡試驗完畢后拆除試驗電源及器件，接好高壓固態軟起動設備的進出高壓電纜，接線時注意接線相序。

2、接線完畢后，前端送電，裝置電壓值顯示正常，各指示燈指示正常。按照工況條件設置好起動參數，停機參數，保護參數，此時備妥燈亮，故障燈不亮則可以進行起動。

3、首次起動時將保護值設置盡量小，動作時間設置盡量短，以便起動過程中有故障可快速靈敏的跳閘。

4、轉換開關切換至本柜和軟起位置，按起動按鈕，電機開始起動，可以持續觀察指針電流表或觸摸屏顯示電流值，起動電流開始減小后旁路接觸器吸合，起動完成。若起動中存在任何故障，控制器動作跳閘，以保護軟起動設備和電機。若起動過程中電流出現非正常波動，按停機或緊急按鈕停機，直到排除故障后再起動。

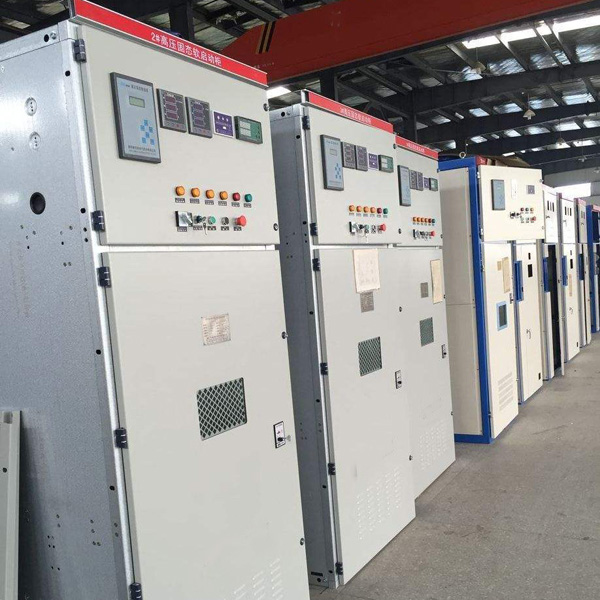

630kw高壓固態軟起動柜
