YRQ系列液體電阻起動器是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無極調整電阻阻值使其由大變小為零，進而實現電機降壓無沖擊地平滑起動。由于液體電阻的熱容量較大，單位時間內的起動次數大于頻敏變阻器等其它起動設備，其性能憂于頻敏、油浸變阻起動器，且便于維護，運行可靠性高。適用于建材、冶金等行業的球磨機、風機、軋機、水泵、破碎機等100—6000KW繞線式電機的重載起動。

 起動器運動過程及操作方法

1、起動器運動過程

 當起動器收到主機一次合閘信號，起動指示燈亮，允許起動指示燈滅，伺復電機轉動，帶動極板向下移動，使串入主機轉子回路的電阻減小，主機轉速升高。當電阻減到小時，伺復電機停轉，極板停止移動。星點短接接觸器閉和，主機起動完畢，運行指示燈亮，起動指示滅。

       當主機停機時，一次合閘信號消失，起動器復位指示燈亮，運行指示燈滅，伺復電機反向轉動，帶動極板向上移動，使串入主機轉子回路的電阻增大。當電阻增至大時，伺復電機停轉，極板停止移動，允許起動指示燈亮，復位指示燈滅。等待下一次主機起動。

 2、起動器操作方法

⑴ 通電前檢查柜內電路接線有無松脫，盤車檢查機械傳動裝置有無卡滯現象，液位是否正常，確認無誤后方可通電：

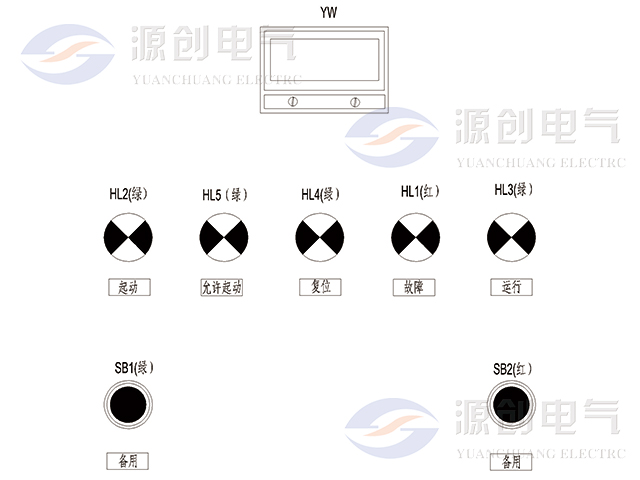

⑵ 合上空氣斷路器，正常時，盤面上“電源”指示燈、“允許起動”指示燈亮，表明此時時入就緒狀態，電機可以起動；

⑶ 在就緒狀態下，當主機控制部分發出起動信號后，起動器伺服電機帶動極板運行，盤面上“起動”指示燈點亮，同時保護用計時器開始計時；

⑷ 極板運行到位后，轉子短接接觸器吸合，進入運行狀態，此時盤面上“起動”指示燈滅，“運行”指示燈亮；

⑸ 若極板運行時間超時，控制電路自動切斷伺服電機回路，同時向主機發出“故障停機”信號，等候人工干預。

⑹ 以上5個步驟僅1、2由人工處理，其余均為自動，需要說明的是：本起動器進入就緒狀態后，是否起動僅取決于主機給出的信號，無需人工操作。如有特殊情況需要停機，可按下盤面上的停止按鈕（根據用戶要求設置，切斷定子側電源）。

⑺ 時間繼電器的整定：用秒表測出動極板從起始位置運行到上限時的時間S，然后用S+2秒設定時間繼電器。

⑻ 與主機聯鎖的觸點信號見附圖。
