配制液體電阻：

1.電阻溶劑即配液用水,好是蒸餾水或軟化水，低限度應是經過靜置后后去掉沉淀物的生活用水。

2.電阻溶質即電阻粉,由本公司提供。

3.液體起動電阻R₀的確定：

式中：U_2e：電機轉子回路的開路電壓（V）

I_2e：電機轉子回路的額定電流（A）

K_F：電機功率容裕倍數。若已知電機的定子電流的實際運行值I₁，，       其中I_1e為電機定子額定電流，若屬新設備尚未投產，尚不知I₁，則可按，其中Ne為電機的額定功率，N₁為負載的需要功率

      k_t：溫度倍數。若配出的溶液溫度在30℃左右，則Kt≈1.2

k_M：起動轉矩倍數,  即，其中M_Q是起動過程中電機的起動轉矩，M_e是電機的額定轉矩。對一般滿載起動的機械設備，如球磨機

K_M＝1.1～1.3，一般建議取1.1,若電網容量有足夠大，負載轉矩又過大，則可取1.3

4.電阻的配制

j  先將動極板置于上限位置，將準備好的水注入到水箱規定位置的2/3左右，注意三相液位要基本相等。

k  稱一定數量電液粉(電解粉稱取量參照附表一)。

l  先向盆或桶等容器內倒入備好的水，水不要超過容器容積的2/3，取所稱電液粉的1/3慢慢倒入容器內并不停攪拌至電液粉完全溶解，然后倒入電阻箱的一相中，部分溶解不了的塊狀物加熱水溶解，此后若仍有少量不溶物，可棄之不用。如電液粉太多而容器容積太小可分幾次溶解。

m  重復步驟l將電液粉溶入其它兩相中。

n  分別向液阻箱內加水至要求液位（液位大約離電阻箱上蓋板60mm）。

o  扳動試驗按鈕，使極板上下運動二、三次，使箱內電阻液攪拌均勻。

p  用干凈的布擦凈電阻箱外的水漬。

q  液體電阻的測量

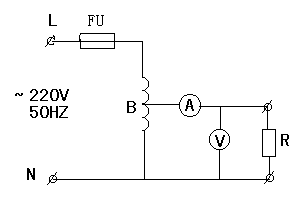

將電機轉子連接電纜解開， 將液體電阻的活動極板移到起動位置后，通過自耦變壓器給每相動靜極板之間通以50Hz電，電流從0開始逐漸增大至5A左右電流I_（A），記下電流表A的讀數，并測量?jī)蓸O之間壓降V_（V），測液體電阻值為： ，測量電路如下：

圖中，FU：熔斷器 2A

A：交流電流表5A,0.5級

B：調壓器5KVA

V：交流電壓表0.5級 ，測得的R值應接近R₀計算值，允許有5％的誤差。

r  電阻的調整　如偏大應增大電阻液濃度，否則應降低其濃度，調節方法是用軟管抽出部分溶液加水或電液粉。

s  注意事項：

(1) 測電阻時動極板一定在上限位，且轉子線路與電阻箱斷開。

(2) 電阻液應攪拌均勻后再測。

(3) 調壓器相線、零線不可接反。
