今年有一次客戶報修，說是水阻柜在啟動過程中，經常導致高壓變壓器側高壓斷路器跳閘，我們的技術員首先進行了電話指導，不過問題依舊存在，隨后我們的電工師傅們頂風冒雪一路趕到客戶現場進行故障檢查排除。

初到現場客戶描述：

1、水溫測溫儀顯示一直不準；

2、可以正常啟動，但偶爾不可以；

3、主電動機啟動過程導致高壓斷路器跳閘(偶爾），給正常工作帶來損失。

其實水阻柜屬于繞線電動機串電阻啟動類型，啟動電流大（尤其轉子接觸器吸合瞬間），整體電路不復雜。遠程啟動為PLC控制柜給出一信號，滿足要求既可以正常啟動。

水阻柜柜啟動、停止、信號參數顯示

液阻柜控制電路部分

按照轉子串入電阻值要求，測量液阻柜水箱水阻：發現一相0.98歐姆，一相1.0歐姆，一相1.2歐姆。

然后分別給三相液阻水箱增減電解粉，再次測量水阻值，基本在0.98上下，符合要求。

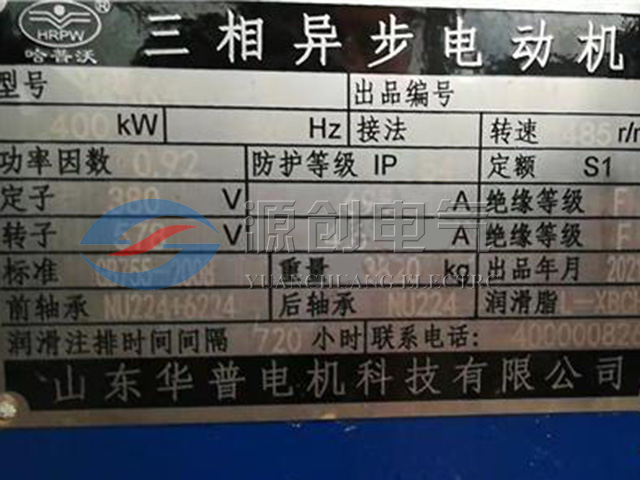

這是電動機參數，依據轉子串入電阻值大小標準，可以計算出電阻：轉子電壓578除以轉子電流416乘以0.7約為0.97歐姆。

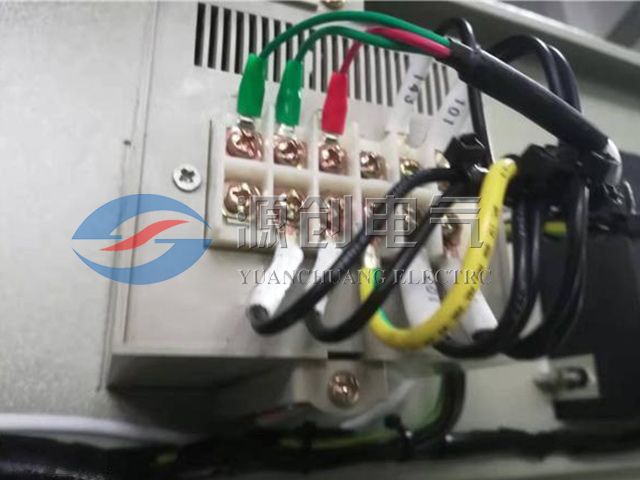

客戶反映溫度儀表顯示問題，檢查接線沒有發現問題，換只儀表正常。

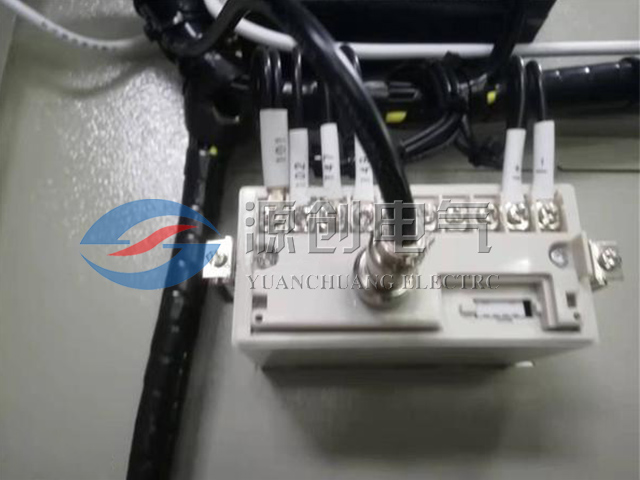

電動機智能保護器偶爾有接觸不良現象存在！換個航空插頭正常。

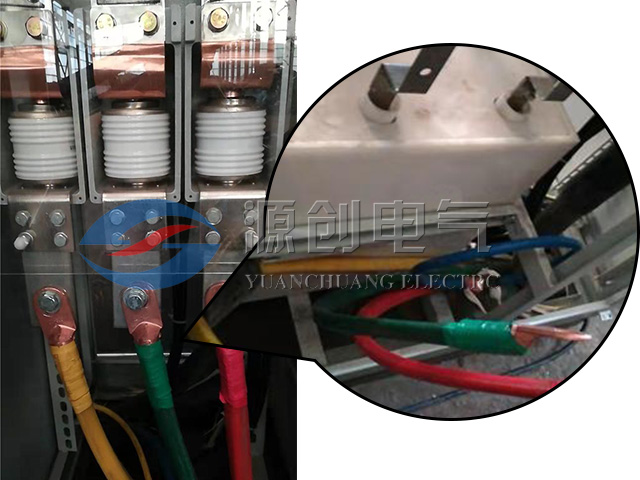

檢查電動機定子接線，沒有發現破損、接觸不良現象存在。

測量電動機開路電壓符合要求：一相576V，一相579V，一相578V。均正常。

后所有疑點排除，優秀次上電空載測試（傳送皮帶拿掉）。

完全啟動時間設定65秒，啟動瞬間電流為400A上下，且三相平衡，隨著時間延長電流稍有往大走趨勢。450、500基本這樣。當轉子短路接觸器吸合瞬間電流達到峰值1000以上。然后進入平穩階段，電流約為100A。

轉速表適時測量電動機轉速，滿足要求。

優秀次上電帶載測試（傳送皮帶放好），沒有放料。

完全啟動時間設定65秒(負載是大型破碎機，飛輪慣性負載比較大，完全啟動和停止時間比較長)，啟動瞬間電流為1000A上下，且三相平衡，隨著時間延長電流稍有往大走趨勢。1200、1400基本這樣。當轉子短路接觸器吸合瞬間電流達到峰值2000以上。然后進入平穩階段，電流約為150A。轉速表適時測量電動機轉速，滿足要求。

優秀次啟動成功。

然后停止。等到電動機完全停下，再次上電啟動（帶皮帶）。

開始啟動一切正常，待轉子短路接觸器吸合瞬間，高壓斷路器跳閘。

中間斷斷續續啟動6次，水阻柜的水溫慢慢很快升到了設定值65度。（因為啟動過程，轉子銅排電流大，水溫快速升高也正常）。

水阻柜啟動缺點就是啟動電流大，尤其轉子接觸器吸合瞬間。電流過大會導致斷路器跳閘。

目前試著讓客戶聯系電力部門，看一下高壓斷路器時間參數是否可以調長一些。時間增加可以躲過電流峰值，就可以完全正常啟動了！
