產品特點

YCCK系列可控電抗軟啟動裝置，是不同于液體（熱變）電阻軟啟動，可控硅串軟啟動、移磁調壓軟啟動等傳統軟啟動的全新產品，采用本公司自行研發，具有自主知識產權的可控電抗器為分壓器件，實現電動機限流軟啟動。本裝置具有技術先進、性能穩定、安全可靠的特點，廣泛應用于礦山、水利、冶金、石化、發電等行業，是各類負載高壓電動機理想的選擇。

一體化

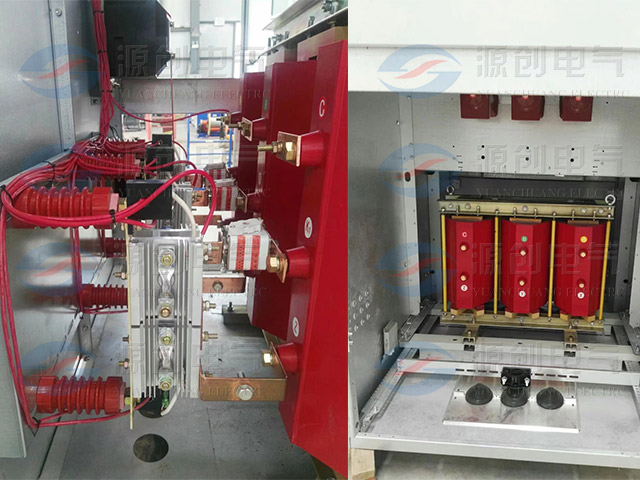

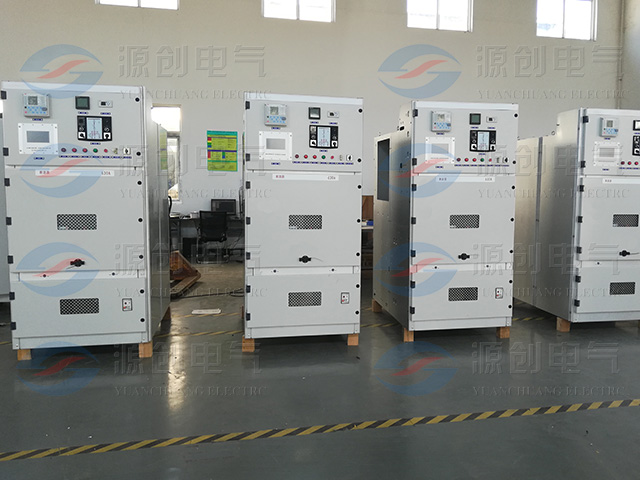

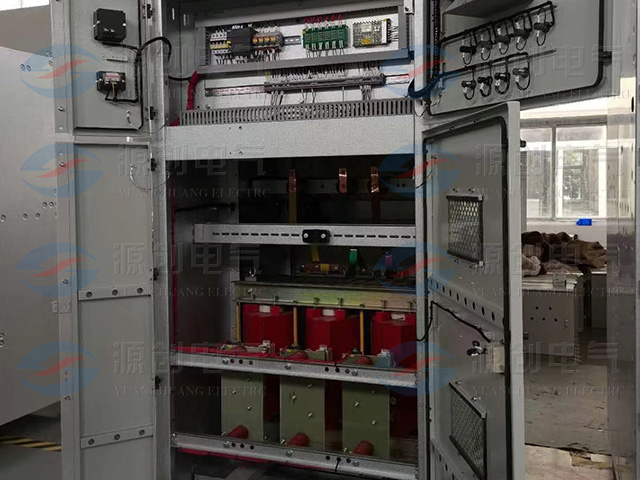

對于小容量電動機（3000KW以下），可實現手車式高壓真空斷路器、旁路接觸器、軟啟動器一體化設計，一體化軟啟動可與KYN-28開關柜共母排并柜。

全固態

無液態、化學部件，無機械移動部件，無串聯的可控硅元件，真正的固態軟啟動技術；操作簡單、安裝方便，噪音小、損耗低，節能環保。

高性能

先進的軟啟動控制技術，起動過程電機均勻加速，無機械沖擊、無浪涌電流沖擊

超安全

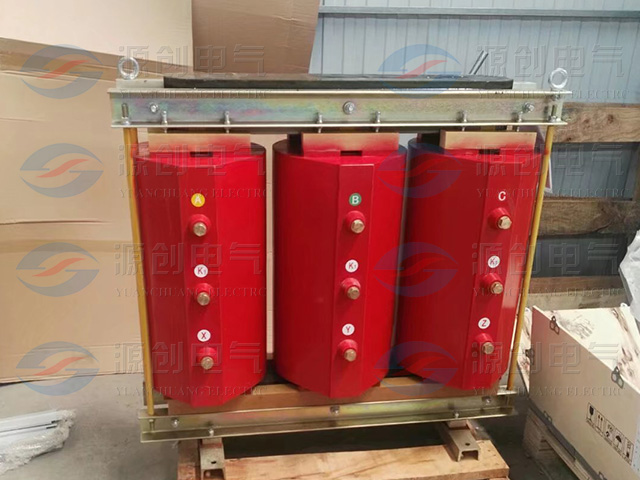

干式電抗器，F級絕緣，環氧澆注，真空浸漬工藝，先進的高低壓隔離技術，保護功能齊全。

免維護

產品皮實耐用、免維護，無故障運行二十年以上。

應用范圍

額定電壓3kV、6kV、10kV，額定功率100~40000kw各類負載的三相交流異步型、異步起動的同步型電動機。

工作原理

源創公司生產的磁控軟啟動裝置是在電動機的定子回路串入阻抗，可以平滑改變的可控電抗器，通過閉環控制系統，控制可控硅的導通角，調整控制繞組中電流的大小，從而調整可控電抗器阻抗，使電機的端電壓逐漸上升至全壓，實現電動機軟啟動。啟動完成后，旁路開關自動合閘切除軟啟動裝置，電動機正常運行。

主要技術參數

額定電壓   3.6kV、7.2kV、12kV       限流范圍       1.5Ie~4.5Ie可調

控制電源   AC//DC220V              連續起動次數    3~5次

起動時間   5~60秒可調              進線方式        下進線

絕緣等級   F級                     防護等級        IP20  Ip30

執行標準

1、《3-35KV交流金屬封閉開關設備》GB/T3979-1991

2、《電力變壓器》 GB/1094-1985

3、《干式電力變壓器》   GB/6450-1986

4、《電力變壓器：絕緣等級和絕緣試驗》 GB1094.3-1985

5、《電控設備，第二部分：裝有電子器件的電控設備》GB/T3979-1989

6、《外殼防護等級，IP代碼》GB/4208-1993

7、《可控電抗軟起動裝置》    Q/NK9-2009

環境條件

1、溫度：-20℃~+55℃；

2、空氣相對濕度不超過90%；

3、海拔高度不超過1000m，超過時應提供海拔高度；

4、安裝地點無腐蝕金屬或破壞絕緣的氣體。

特殊環境條件訂貨時請申明！

訂貨須知

1、提供電機額定參數及轉矩-轉速曲線、電流-轉速曲線；

2、提供負載類型、負載轉動慣量、負載阻轉矩曲線;

3、提供電網短路容量、固定負荷。
