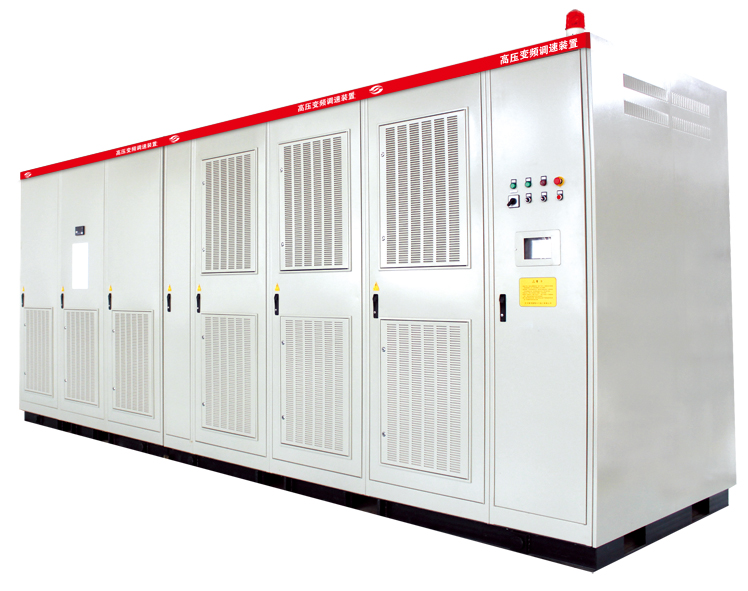

YBP高壓變頻調速系統采用直接“高-高”變換形式，為單元串聯多電平拓撲結構，主體結構由多組功率模塊串聯而成，從而由各組低壓疊加而產生需要的高壓輸出，它對電網諧波污染小，輸入諧波畸變小于3%，直接滿足IEEE519-1992的諧波抑制標準，輸入功率因數高，不必采用輸入諧波濾波器和功率因數補償裝置；輸出波形質量好，輸出電壓諧波畸變小于2%，不存在諧波引起的電機附加發熱和轉矩脈動、噪音、輸出dv/dt、共模電壓等問題，不必加輸出濾波器，就可以使用普通的異步電機，變頻裝置10KV輸出，每個系統共有24個功率單元，每8個功率單元串連構成一相。



    每個功率單元分別由輸入變壓器的一組副邊供電，功率單元之間及變壓器二次繞組之間相互絕緣，二次繞組采用星形折邊接法，實現多重化，以達到降低輸入諧波電流的目的。每個功率單元結構上完全一致，可以互換，其電路結構圖如下，系統為基本的單相逆變電路，整流側為二極管三相全橋， IGBT逆變橋的控制方式為PWM控制，并且有自動單元旁路功能。

    功率單元內器件承受的高電壓為單元內直流母線的電壓，可以直接使用低壓功率器件，器件不必串聯，不存在器件串聯引起的均壓問題，而且功率單元中采用的低壓IGBT功率模塊，驅動電路簡單，技術成熟可靠，器件工作在低壓狀態，不易發生故障。

    單元旁路功能：當某個功率模塊發生故障時自動旁路運行，變頻裝置不停機，但需降額使用，即在每個功率單元輸出端之間并聯旁路電路，當功率單元故障時，封鎖該功率單元IGBT的觸發信號，然后讓旁路SCR導通，保證電機電流能通過，仍形成通路。這樣能維持生產要求，大大提高了系統運行的可靠性。

    YBP變頻器的功率單元為模塊化設計，可以從機架上抽出，移動和更換，所有功率單元是完全一致的，如果某一單元由于故障而不能正常工作，可以在允許設備退出的時間用備用單元將其替換。即：在變頻停機高壓切斷的情況下，拔掉故障單元的四根光纖；用扳手卸下故障單元的R、S、T、U、V五根連線；拆下故障單元與軌道的固定螺絲；將故障單元輕輕拿下，按拆卸相反的順序?qū)溆脝卧b上并接好即可。更換一個單元的時間只需5分鐘。更換單元不須專用工具。



    逆變器側采用高開關頻率的IGBT器件，保證良好的輸出波形。



    輸入側的隔離變壓器能保護電機不受共模電壓的影響。



    整個變頻系統采用強迫風冷，冷卻系統可靠，平均無故障時間≥變頻裝置本身，每一套冷卻裝置拆裝方便，滿足變頻裝置的安全可靠地運行。
