低壓軟啟動器選用摘要：低電壓軟啟動器以體積小，轉矩可以調節、啟動平穩、沖擊小并具有軟停機功能等優點得到了越來越多的應用，本文簡要介紹了目前常用的軟啟動器的類型及它們的特點，并總結了工程現場中選擇軟啟動器時應注意的主要問題及經驗公式。



    軟啟動器以體積小，轉矩可以調節、啟動平穩沖擊小并具有軟停機功能等優點得到了越來越多的應用，大有取代傳統的自耦減壓、星－角等啟動器的趨勢。由于軟啟動器是近年來新發展起來的啟動設備，在設計、安裝、調試和使用方面還缺少指導性的規范與規程。我們在軟啟動器的安裝、調試工作中也遇到了一些實際技術問題。例如：不同啟動負載軟啟動器的選型、軟啟動沖擊電流與過流保護定值的配合、軟啟動設備容量與變壓器容量的關系等問題。



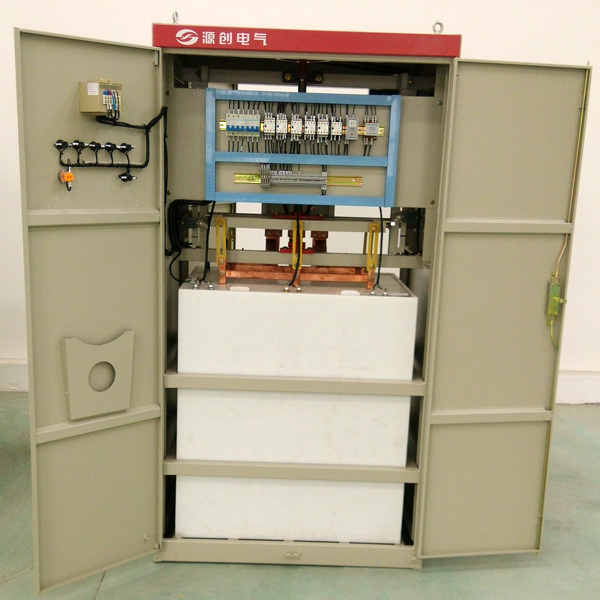

    目前，市場上常見的軟啟動器主要有電子式、磁控式和自動液體電阻式等類型。電子式以晶閘管調壓式為多數。變頻器在某種意義上也是一種軟啟動器，而且是能夠真正地實現軟啟動的啟動器，只是造價要高些。



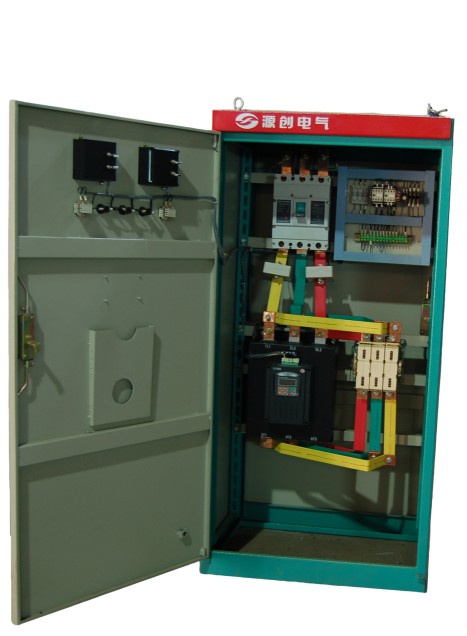

    晶閘管式軟啟動器是串接在電源與電動機之間的三組正反向并聯的晶閘管，通過微電腦控制觸發導通角實現交流調壓。晶閘管式軟啟動器的啟動方式有斜坡電壓型、突跳加斜坡電壓型和限流型等可供選擇。



    磁控式軟啟動器是利用磁放大器原理制造的串聯在電源和電動機之間的三相飽和電抗器構成的軟啟動裝置。啟動時通過數字控制板調節磁放大器控制繞組的激磁電流，改變飽和電抗器的電抗值調節啟動電壓降，實現電動機軟啟動。不論晶閘管式軟啟動器還是磁控式軟啟動器在啟動時只能調節輸出電壓，達到控制啟動時的電壓降、限制啟動電流的目的。一般的軟啟動器不能調節電源頻率，也就不能象變頻器那樣從零頻零壓開始啟動電動機，實現無沖擊啟動。實際上軟啟動器在啟動設備時還是要產生一定的沖擊電流的；斜坡電壓型控制軟啟動器的啟動時的電壓、電流變化曲線見圖1所示。



    晶閘管式軟啟動器采用斜坡電壓啟動時，開始時要使軟啟動器輸出一個初始電壓（初始電壓在80~280V之間可以調節），使電動機產生足以克服機械設備的靜摩擦的初始轉矩，拖動設備開始轉動，啟動電流為Is。在微電腦的控制下，繼續增加輸出電壓使電動機加速。當軟啟動器的輸出電壓接近額定電壓時，電動機就已達到額定轉速，Is降為負荷電流In。啟動時間t1結束時，軟啟動器輸出額定電壓并發出旁路信號，使旁路接觸器閉合，軟啟動器停止輸出電壓，電動機轉入正常運行。軟啟動的初始轉矩可以通過給定初始電壓和啟動時間進行調節，控制啟動電流在2~4.5倍電動機額定電流以內。



    低壓軟啟動器的停車方式主要有自由停車，軟停車，制動停車三種。傳統的電動機停車方式常用自由停車，但有許多應用場合，自由停車會產生很大問題，如高層建筑的水泵系統，如果采用自由停車，會產生巨大的“水錘”效應，使管道、水泵損壞。因此利用軟停車可以消除自由停車帶來的這種反慣性沖擊。在停車時刻t2發出停車指令，電動機的端子電壓從Un緩慢下降，在電壓下降瞬間電動機電流會有一個小的電流沖擊，然后電動機電流會隨電壓的下降而下降，直至電動機停下來。



    由于軟啟動器中晶閘管的浪涌焦耳積分（I2t）值有限，選用斷路器做短路保護裝置不能有效保護晶閘管元件。建議選用快速熔斷器做短路保護裝置。快速熔斷器可選用aR或NGT型半導體保護熔斷器。選用快速熔斷器一般不用做分斷能力校驗，因為aR型熔斷器的額定分斷能力為50KA，NGT快速熔斷器的分斷能力為120KA，能夠滿足一般配電工程需要。另外熔斷器還有限流功能，對晶閘管的保護要比斷路器可靠。
