摘要:液體電阻（簡稱：水電阻）具有過載能力強、可以無級調節等優點，被廣泛應用于電動機的起動和調速。而由于它制作簡單、不容易受到功率的限制，在大型電機（功率在200KW~20000KW)的起動控制方面更顯出它的優勢。

關鍵詞：液體電阻；起動；調速

0 引言 ：

在電路中，隨處可見的是固體電阻，而固體電阻的應用也比比皆是。譬如：加熱用的電加熱器、直流電機用的調速（調壓）電阻、繞線式電動機用的起動-調速電阻等等。

而近幾年，液體電阻的應用日益增多，主要應用在水泥、鋼鐵、化工等行業，為大型電動機的起動困難問題提供了有效的解決方案。

1 水電阻的構成

   水電阻是用水作溶劑，在水中加入電解粉溶化后得到溶液，再在溶液中放入相互平行的兩塊導電極板（一般采用導電性能和防腐性能較好的金屬板制成）而制成。

2 水電阻的導電原理

  水電阻是電解液形成的電阻，它導電的本質是離子導電。其阻值正比于二塊電極板的距離，反比于電解液的電導率，極板距離和電導率都便于控制。

3 水電阻的應用

3.1與繞線式異步電動機配套使用

3.1.1用作對電動機的起動

液體電阻起動器，以液體電阻【又稱“液體變阻器”（簡稱“水電阻”）】取代頻敏電阻和金屬電阻，起動時使液體電阻串入電機轉子回路中，同時電阻值平滑減小，從而實現繞線式大中型電動機的重載平滑起動。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題。適用于大型設備的電動機重載起動，是頻敏電阻起動器和金屬電阻起動器的替代產品。

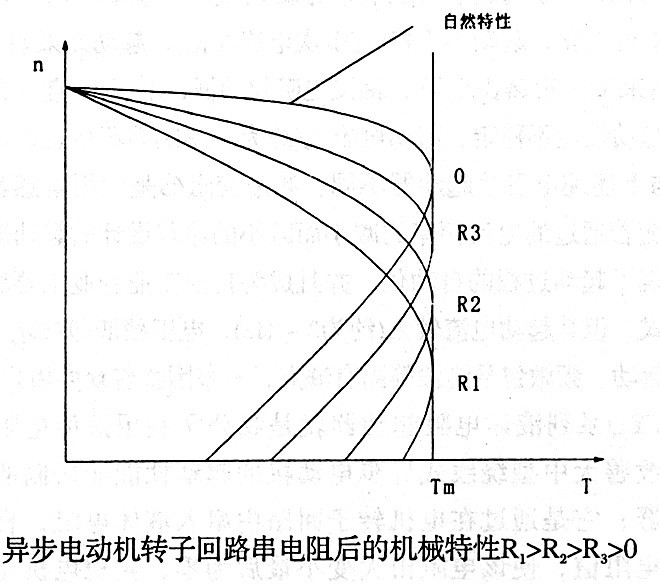

根據電機學理論我們知道：對于繞線式異步電動機來說，當電網電壓及頻率不變時，在轉子回路中串入電阻后，可以改善電動機的起動轉矩，它們的機械特性如下圖所示。

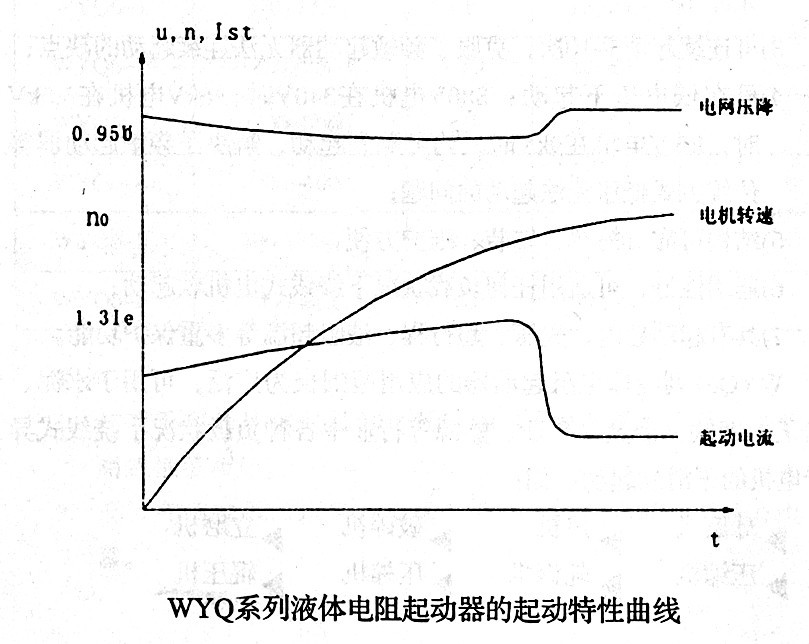

 所以說使用液體電阻起動器可以使電動機在起動過程中，加速均勻，電流沖擊小，起動過程平穩，電網壓降小。

3.1.1.1性能特點

 液體電阻起動器，兼有其它幾種起動方式的優點，又克服了其缺點，使90KW以上大中型繞線式異步電動機真正實現了重載軟起動，與傳統的起動方式相比其優良性能主要表現在以下幾個方面：

1) 軟起動，起動電流小：同頻敏起動器相比其起動電流更小，一般起動電流≤1．3倍額定電流，降低了電機起動溫升，有效地延長電機使用壽命；

   2) 起動過程平滑，克服頻敏起動器的二次沖擊現象，對機械設備無沖擊；

    3) 可連續起動5-10次，克服了頻敏起動器無法連續起動的缺點；

    4)可在低電壓下起動：380V電機在340V時，6KV電機在5.5kV時，lOKV電機在9KV時，均可順利起動，解決了頻敏起動器等傳統方式低壓無法起動的問題；

    5)結構可靠、簡單，安裝、維護方便：

    6)通用性好，可適用任何負載狀況下繞線式電機軟起動；

    7)可以設計起動超時、失壓、超行程、液阻超溫等多重保護功能。

    可廣泛應用于水泥、化工、鋼鐵、冶金、礦業、能源等行業中的各種負載狀況下繞線式異步電機的平滑軟起動如：球磨機、風機、破碎機、立磨機 、壓縮機、軋鋼機 、壓榨機、輥壓機等。

3.1.2用作對電動機的起動并調速

在上述“液體電阻起動器”中，增加極板距離遠-近調節功能和液阻散熱系統就可以得到一臺電動機的液體電阻起動-調速器。其性能與“液體電阻起動器”相同。

3.2與鼠籠式異步電動機配套使用

根據電機拖動理論，在電機的定子回路中串入起分壓和限流作用的液體電阻，起動過程中，液阻的阻值在設定時間內自動實現由大到小的無級變化．從而使加在電機定子上的端電壓逐步升高,起動轉矩逐步加大，當電機轉速接近額定轉速時，切除液阻投入全壓運行，實現電機的低電流平穩軟起動。

3.2.1性能特點

恒流軟起動：起動電流小．為電動機額定電流的2～3.5倍；

起動過程平滑，無沖擊，電網壓降在10％以內，保證了電網的可靠安全運行，有效保護電動機及傳動機械，可延長設備的使用壽命；

    不受電網電壓波動和負載變動的影響,可確保一次起動成功，并可連續起動三次以上，優于高壓熱變電阻起動器；

可以設置完善的報警提示功能和電動機的保護功能。

3.2.2與其它起動方式比較

根據國家節能中心規定，大中型電機應優先選用高壓電機，而高壓電機在使用中起動是一個首要的問題，在我國各工礦企業中，大功率籠型電機一般采用直接起動、串電抗器起動、高壓變頻軟起動、串液阻降壓起動等幾種起動方式。

直接接入高壓電網的電機，全壓起動時，會造成電網電壓下降，影響電網上其它設備的正常運行，甚至造成事故；接于專用變壓器的電機，對變壓器容量要求有一定的余量，而大多數企業所選配的變壓器容量余量有限，只能空載全壓起動。起動后再加負載，這樣將給電機造成很大機械沖擊，大大縮短了電機和拖動系統的使用壽命。在這些情況下，我們只能采取降壓起動方式對籠型電機進行起動。

采用星三角減壓起動和延邊三角形減壓起動方式，不需要專用的起動設備。但是電機定子繞組抽頭多，制造工藝麻煩，電機價格較貴。由于受到電機定子繞組接法的限制，故很少采用這兩種起動方式。

 電阻或電抗器減壓起動，雖然起動設備價格較便宜。但這兩種方式存在起動電流較大，起動性能不穩定等缺點，而且在起動過程中阻抗值不可調，發熱嚴重、能耗大，起動過程不可控，且不宜連續起動，起動設備壽命短，屬淘汰產品．熱變電阻利用液體電阻的負溫度特性來改變電阻值，而實際上液體電阻的這種阻值隨溫度升高而變小的特性相當有限，基本上等同于一個固定電阻．其雖然也能實現起動一次的功能，但其起動特性不能很好地滿足電機起動時所要求的阻值平滑變小的需要，而且可控性很差，起動一次溫升很高，不適合需經常起動的場合。

4 結論

 綜上所述，適合于大、中型繞線式異步電動機及同步電動機、鼠籠型異步電動機的液體電阻軟起動裝置，充分利用了液體電阻熱容量大，可調性好的特點，能將電機的起動電流控制在：繞線式電機（1.1～1.3）倍電機額定電流、鼠籠型電機（2～3.5）倍電機額定電流的范圍內，極大地降低了起動電流，其良好的起動特性使之成為目前國內大中型籠型電機理想的軟起動產品。

附1：繞線式電機水電阻的配置

1、配液用水：一般選用經過凈置后去掉沉淀物的生活用水即可。

2、電阻溶質即：電阻粉，由生產廠商提供。

3、液體起動電阻RO的確定： RO=0.577*U2e/I2e·KF·kt/kM 式中：U2e：轉子回路的開路電壓（V）I2e：電機轉子回路的額定電流（A）KF：電機容裕倍數。（KF=1.1-1.3,取1.2） kt：溫度倍數。(kt=1.1-1.3,取1.2) kM：起動轉矩倍數。(kM=1.1-1.3,取1.2) 根據實際情況，我們將上述公式進行簡化后： RO=0.7*U2e/I2e 式中：U2e：電機轉子回路的開路電壓（V） I2e：電機轉子回路的額定電流（A）功率

4、水電阻的配制：

①先將動極板置于起動位置，將準備好的水注入到水箱規定位置的2/3左右，注意三格液位要基本相等；

②將配制好的溶液注入水箱中；

③分別向液阻箱中加水至要求液位；

④扳動試驗按鈕，使極板上下運動二、三次，使箱內電阻液攪拌均勻；

⑤液體電阻的測量：將液體電阻的活動極板移到起動位置后，通過自耦變壓器給每相動靜極板之間通過50Hz電，電流從0開始逐漸正大至5A左右電流I（A），記下電流表A的讀數，并測量兩極之間壓降V（V），測液體電阻值為： R（Ω）=V（V）/I（A)

⑥電阻的調整如偏大應增大電阻液濃度，否則應降低其濃度，調節方法是用軟管抽出部分溶液加水或電液粉（電解粉)。

附2：鼠籠式電機水電阻的配置

①取隨設備配送的電解粉適量用蒸餾水溶解后，以備使用；

②根據以下公式大致計算好需配好串入定子每相中的電阻值R0 ：

串入定子每相中的電阻值      其中，Ue為電機額定電壓，Ie為電機額定電流，n為電機起動的大起動電流倍數（選取時根據主電機所拖動的負荷輕重而定，負荷較輕時相對取小，負荷較重時相對取大），Ro為串入定子回路的水阻阻值。

③把蒸餾水（或純凈水、無鹽水）均勻地倒入三個水箱中，一直加到各水箱液面離水箱蓋板10cm左右；

④調整好動極板的位置；

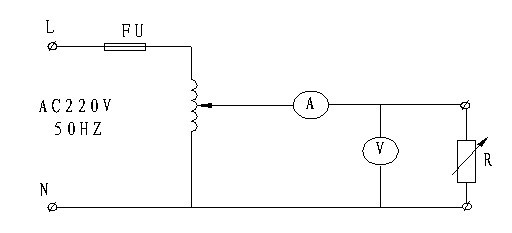

⑤按下圖[1]接好測量液阻的電路，取事先配置好的電解液適量，緩慢加入水箱中，并一邊加，一邊攪動，同時監視電壓表和電流表，用伏安法測量電阻是否合適。
