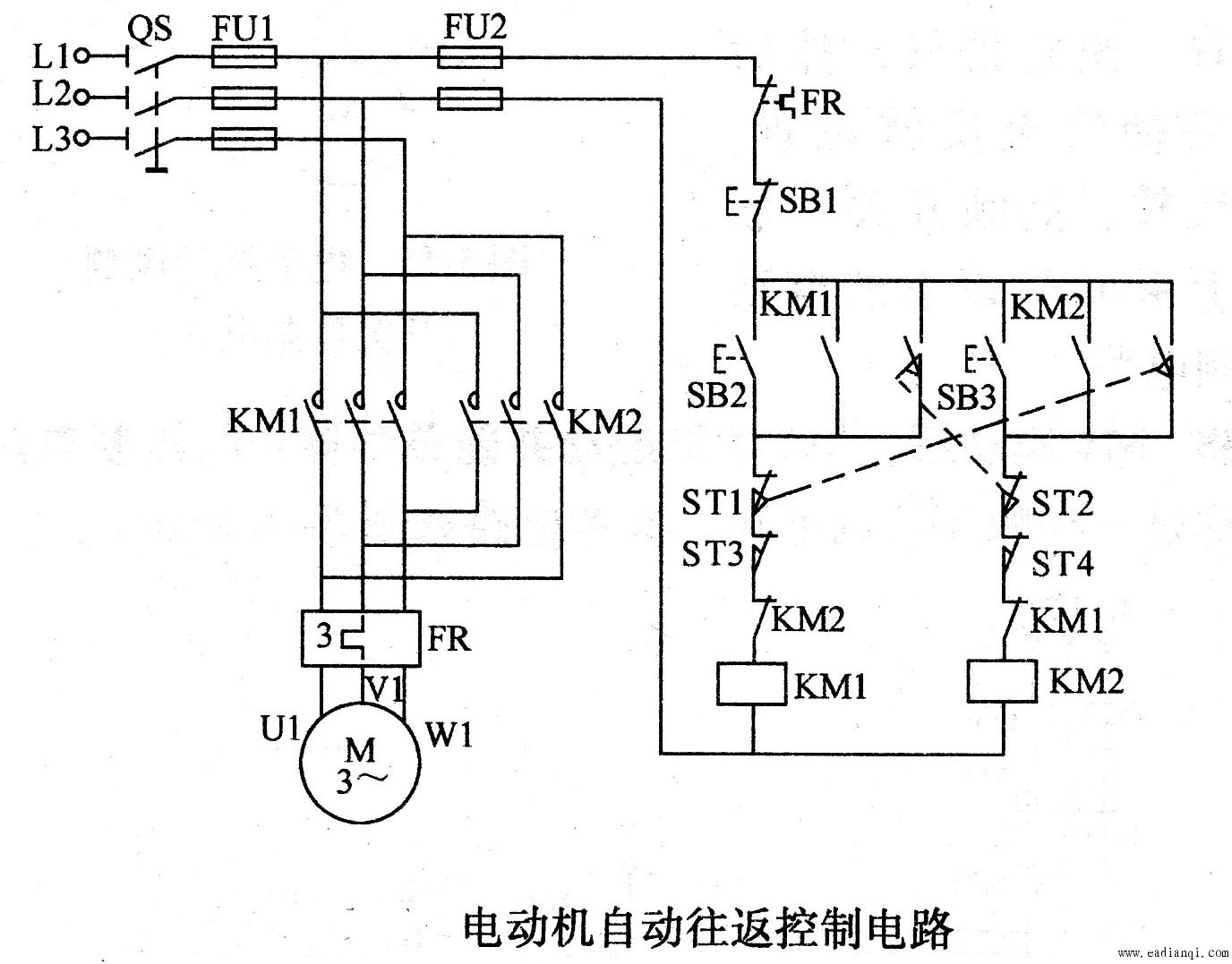

按下SB2，接觸器KM1線圈獲電動作，電動機起動正轉，通過機械傳動裝置拖動工作臺向左運動；當工作臺上的擋鐵碰撞行程開關ST1（固定在床身上）時，其常閉觸頭斷開，接觸器KM1線圈斷電釋放，電動機斷電停轉；與此同時ST1的常開觸頭閉合，接觸器KM2線圈獲電動作并自鎖，電動機反轉，拖動工作臺向右運動；這時行程開關ST1復原。當工作臺向右運動行至工定位置時，擋鐵碰撞行程開關ST2，使常閉觸頭斷開，接觸器KM2線圈斷電釋放，電動機斷電停轉；同時ST2常開觸頭閉合，接通KM1線圈電路，電動機又開始正轉。這樣往復循環直到工作完畢，按下停止按鈕SB1，電動機停轉，工作臺停止運動。另外，還有兩個行程開關ST3、ST4安裝在工作臺往返運動的方向上，它們處于工作臺正常的往返行程之外，起終端保護作用，以防ST1、ST2失效，造成事故。 自動控制網www.e
